高壓動態補償裝置-高壓鏈式SVG靜止無功發生器

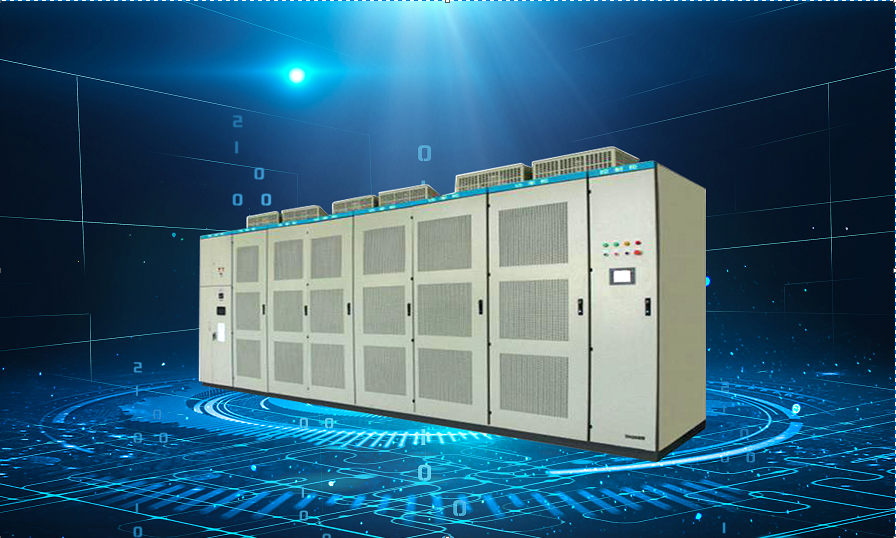

費籟電氣高壓鏈式SVG靜止無功發生器FREL-SVG-(20Mvar/10)-F

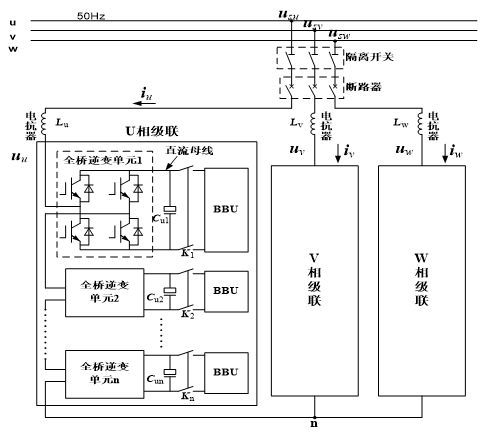

1、高壓鏈式SVG的拓撲結構
拓撲結構：級聯H橋式電路增加輸出電壓，避免器件串聯低開關頻率實現低諧波輸出60 ~ 1000kHz減小dv/dt，減小EMI
組成：
主電路，由可關斷大功率電力電子器件（如IGBT，GTO等）組成；并網濾波器，減小輸出電流紋波；并網變壓器，匹配輸出與電網之間的電壓等級。
二次電路：包括采樣、控制、驅動等
拓撲結構

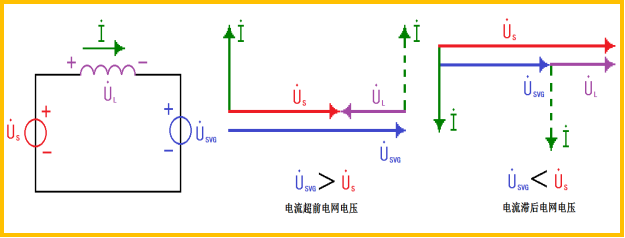

2、高壓鏈式SVG的基本原理
3、高壓鏈式SVG組成：電抗器柜（充電柜）、功率柜、控制柜組成。
(1) 控制柜；
(2) 電抗器柜（充電柜）；
(3) 功率柜。
4、我公司SVG控制柜擁有如下特點：
控制柜內利用兩路獨立電源對控制系統供電（冗余設計），保證系統的供電可靠性；
主控制器采用大規模集成電路和表面焊接技術，利用自動化焊接設備進行焊接、針床測試進行檢驗，極大消除了人工參與造成不穩定的影響，系統具有極高的可靠性；
主控制器中控制核心由高速32位數字信號處理器DSP、大規模可編程器件FPGA協同運算來實現，保證高壓SVG達到最優的運行性能；
我公司高壓SVG的I/O口直接集成到控制系統內部，作為整個控制系統的一部分，而且各部分功能均由費籟自主開發，響應速度在微秒級，通常小于100微秒；國內部分公司的控制系統使用PLC，是因為他們本身的控制系統I/O口不夠用，缺乏控制系統，由于受限于PLC的響應速度，一般在毫秒級，大大降低了成套裝置的響應時間。
5、我公司高壓鏈式SVG的優勢
費籟高壓SVG的I/O口直接集成到控制系統內部，作為整個控制系統的一部分，而且各部分控制功能均由費籟自主開發，響應速度在微秒級，通常小于100微秒；國內部分公司的控制系統使用PLC，是因為他們本身的控制系統I/O口不夠用，缺乏控制系統，由于受限于PLC的響應速度，一般在毫秒級，大大降低了成套裝置的響應時間；
采用綜合保護策略：器件級保護、裝置級保護和系統級保護：
器件級保護：保護動作時限不超過10us，在發現器件過流、過壓或驅動信號異常時，能夠迅速實施保護；
裝置級保護：動作時限為500-1000us，在發現裝置有過載、直流電壓過高等異常工況時，能夠迅速實施保護；
系統級保護：動作時限為5ms，在發現系統失壓、系統電壓過高、冷卻系統故障燈異常工況時，快速實施保護。
補償電流分辨率為0.1A；
最小啟動電流為3A；
THD2%左右；
直流側電壓波動50V左右；
裝置損耗?。?/span>≤0.8%；
